1. 銀行用電存在的安全隱患

　　隨著科技創(chuàng )新力度加大，信息技術已經成為提升銀行核心競爭力的重要手段。在此趨勢下，銀行各部門采用的電子設備越來越多，對電子設備的使用大大增強，但以往工作中安全用電和規范用電往往不被重視，在系統設計、實施過程中、乃至最后的運營使用都存在重大的安全隱患及安全管理上的挑戰。要表現在以下幾個方面：

　　1) 管理粗放，隨意增加負載，用電不規范

　　2) 線路私拉亂扯，線型不符合要求

　　3) 使用電器和接插件功率與標稱不符，未使用阻燃材料

　　4) 閃電、地震、鼠患、線路雨淋水浸等外部強干擾

　　5) 非營業時間，非在用線路未斷開供電

　　6)弱電安防電源不規范

　　7)斷電報警不及時問題，未能及時預警

　　8)電能損耗浪費、存極大安全隱患

　　總體上來說，銀行營業場所（營業網點、自助銀行、辦公大樓、金庫等）的用電系統絕大多數還是處于無網絡(luò )化、無智能化的單機分散獨立運行的狀態，主要還是采取傳統的保護措施，以空開、保險絲、漏保、定時器等方式為主流，無法實現對前端強電系統進行遠程實時監測預警和集中智能化管理。同時在項目實施環節及運維管理環節存在不規范、不科學等因素給銀行在安全用電方面帶來嚴峻的挑戰，急需通過一套完整的解決方案來提升銀行安全用電的管理能力及水平，并規避各類安全風險。

2.銀行安全用電系統的建設意義

　　2.1.建設的重要性

　　“防患于未然”，安全用電監測管控系統是保障銀行正常營業與生產，杜絕消防安全隱患的重要措施。

　　安全用電管理系統，是通過物聯網技術對電氣引發火災的主要因素（導線溫度、電流和漏電電流）進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患，并即時向管理人員發送預警信息，指導銀行轄屬分行開展治理，達到消除潛在的電氣火災安全隱患，實現“防患于未然”的目的，該系統能有效解決營業網點及自助行電氣線路老舊、網點無專業電工、電氣隱患肉眼無法直觀、隱蔽工程隱患檢查難等電氣隱患排查問題。

　　通過對用電設備和電氣線路的全程安全監測，使銀行能有針對性地加強事先預警和防范，幫助其在安全生產管理上完成了由被動管理到主動管理的轉變，實現了隱患早發現、早預警、早治理的工作目標。

　　2.2.建設目標

　　為實現銀行營業網點用電智能化管理，實現規范配電、安全用電、節能用電，保障網點的安全運營。營業網點智能安全用電系統的總體目標要求：智能管理、監測網點在營業窗口、自助區域、現金區域、辦公區域等用電負荷的變化，預防由于超負荷運行引起的火災隱患；有效的監管各營業網點的用電不合理現象﹙如大負載小線徑、線路老化、鼠患、保護等級不匹配等﹚；通過對各用電回路及設備進行系統化管理，有效檢測回路漏電、觸電、過載，建立高效的預防與報警的保護機制，減少人身傷亡，財產損失。通過智能化、信息化管理手段科學地編排用電計劃，根據不同的應用場景對各回路用電負荷實現可測、可監、可視，從而達到節能用電的目的和效果。

　　通過在銀行網點及自助行等營業場所配置和部署智能安全用電系統設備，實現對網點各類電子設備供電系統的遠程集中管理化、精細化管理。智慧安全管理系統為銀行營業網點安全用電工作提供了完善、可靠的遠程集中可測、可監、可視、智能化技防手段，進一步提升了遠程監控中心的風險預警能力和管理效率。

　　本次系統設計目標上將達到以下幾個方面：

　　2.2.1.保障用電安全

　　智慧安全用電系統對短路，過流、過載、過壓、欠壓等引發電氣火災的危險參數實施全天候實時監控。采用創(chuàng )新的傳感檢測技術，在供電源頭檢測，擁有更高的檢測精度。當銀行營業網點線路中的電氣參數出現異常達到預警值時，可馬上發出報警信號并準確報出故障回路，監控管理人員同步在手機端APP及PC端均可獲得預警信息，電氣專業人員及時排查電氣火災隱患，不讓線路帶故障及異常運行，有效的保護用電設備、節約電能，將電氣火災消滅在萌芽狀態。

　　2.2.2.提升管理水平

　　由于用電管理的困難性以及復雜性，傳統的用電管理方法往往起不到很好的預防及管理效果。引入智慧安全用電建設，對銀行營業場所安全用電實時監測預警，及時準確發現隱患的回路及事件，高效處理，節省人力，提升安全用電管理水平與成效。

　　2.2.3.提高節能水平

　　智慧安全用電監控系統記錄每個線路用電的負載狀況，并且可以記錄每個回路上用電電量，提供設置線路定時管控任務，有效降低銀行網點用電和非辦公時段的電器設備待機損耗，對營業網點用電數據集中采集與分析，通過對用戶端能耗進行細分和統計，以直觀的數據和圖表向后勤管理人員和決策層展示電能的使用消耗情況，便于找出高耗能點或不合理的用電習慣，有效節約電能，為后勤部門進一步節能管理、節能改造或設備升級提供準確的數據支撐。

　　2.2.4.規范用電行為

　　在營業網點增加設備，不合理分配用電負載等都易造成線路起火，智慧安全用電系統可對線路設定允許電流和功率，限度保障線路用電安全，超過設定值，立即發出報警，監控中心收到報警提示的詳細信息，值班人員可根據平臺提供的數據對該營業網點進行通告。杜絕違規使用電器引發的電氣火災事故，又能讓網點辦公人員不加限制的正常使用各類用電設備。

　　2.3.安全用電平臺的優勢

　　安科瑞電氣股份有限公司銀行用電安全云平臺和傳統火災自動報警管理系統有一個的不同，就是在于安全用電管理系統可以起到預防的作用，安全用電管理系統能夠在事故還沒有發生的時候就提前進行報警，而傳統的火災自動報警管理系統則只能夠在事故發生以后才會(huì )發出提醒的通知。簡而言之，安全用電管理系統早期報警是為了避免損失，而傳統火災自動報警系統是為了減少損失。

　　通過技術手段掌握電氣起火的因素，使用實時監測的方式，將易引發電氣火災的因素扼殺在根源是預防電氣火災的有效方法，安全用電管理系統就是這樣一套電氣火災防患系統。安科瑞電氣股份有限公司安全銀行用電安全云平臺采用物聯網技術，將火災防患同集中監控管理平臺結合，在大數據時代，將電氣易發因素可視化的監管起來，遠程監測，讓電氣隱患無處可藏。

　　電氣火災其實并不可怕，通過科學的辦法防范電氣火災，嚴格電氣使用規范來達到治理電氣火災的目的。安全用電管理系統正是一套科學防患，保障電氣安全的科學的、有效的管理系統。

3.相關標準依據

　　《電氣火災監控系統》GB

　　《建筑設計防火規范》GB50016-2014

　　《金融建筑電氣設計規范》JGJ 284-2012

　　《國務院安全生產委員會(huì )關于開展電氣火災綜合治理工作的通知》（安委〔2017〕4號）

　　《高層建筑消防安全綜合治理工作方案》（公消〔2017〕218號)

　　《關于開展電氣火災綜合治理工作的通知》(農銀辦發〔2017〕695號)

　　《中國農業銀行電氣火災監測系統建設規范》2019.05

4.銀行用電安全解決方案

　　4.1.概述

　　銀行用電檢測預警設備（以下簡稱“設備”）是安科瑞自主研發的集監視、報警、管理和上傳于一體的設備，該設備主要安裝現場，采用壁掛式的安裝方式，用來采集現場的各種電參量和信號，主要包括故障電弧、剩余電流電流、溫度、電壓、電流、功率電能等。設備可以通過4G信號上傳至云平臺。

　　銀行用電安全云平臺通過采集“設備”的數據，能夠對現場的電壓、電流、溫度、電弧等進行實時監測并進行數據分析，并對被保護線路的過壓、過載、過流、過溫、欠壓、打火、缺相、設備不在線等情況進行預警，系統在發現電氣火災預警時，信息可多種途徑及時通知相關單位處理，確保用電線路系統安全。

　　4.2.平臺基本功能

　　可以定位網點的位置，以及每個網點設備的數量；

　　可以統計賬戶下所有的銀行網點數量，設備數量；

　　可以查看銀行網點設備在線與失聯數量；

　　可以統計所有的報警與事件記錄；

　　可以直觀看出8小時回路、24小時回路和定時回路的狀態；

　　可以設置上下班時間；

　　可以設置回路的參數及保護開關狀態；

　　可以通過手機APP和電腦客戶端進行查看現場信息；

　　可以短信提醒客戶報警信息；

　　可以對報警進行派發，處理，查看，形成一個閉環；

　　可以檢測每個設備的實時數據，如漏電、溫度、電壓、電流等。

　　4.3.組網結構

　　4.3.1.銀行場景組網結構

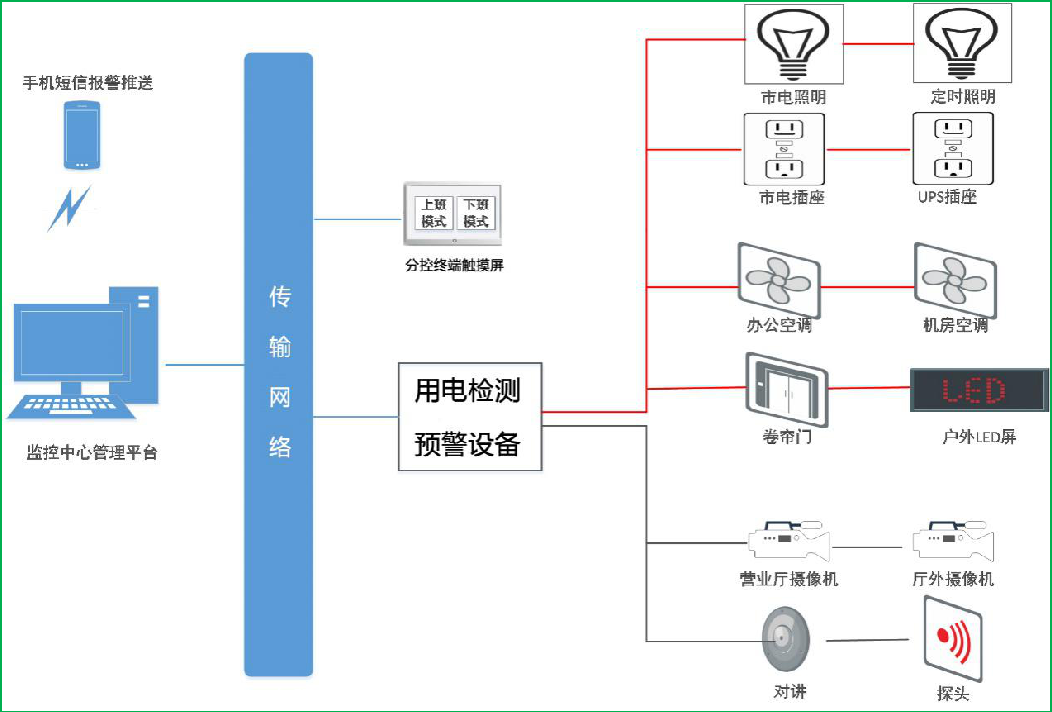

　　1）.銀行網點用電系統架構

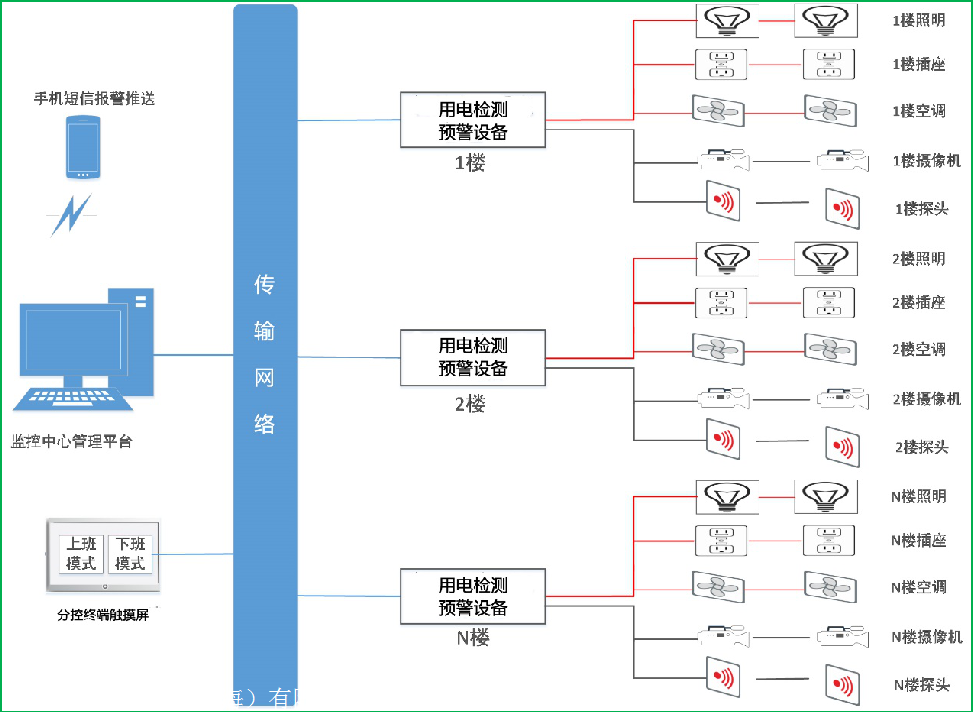

　　2）銀行辦公大樓用電系統架構

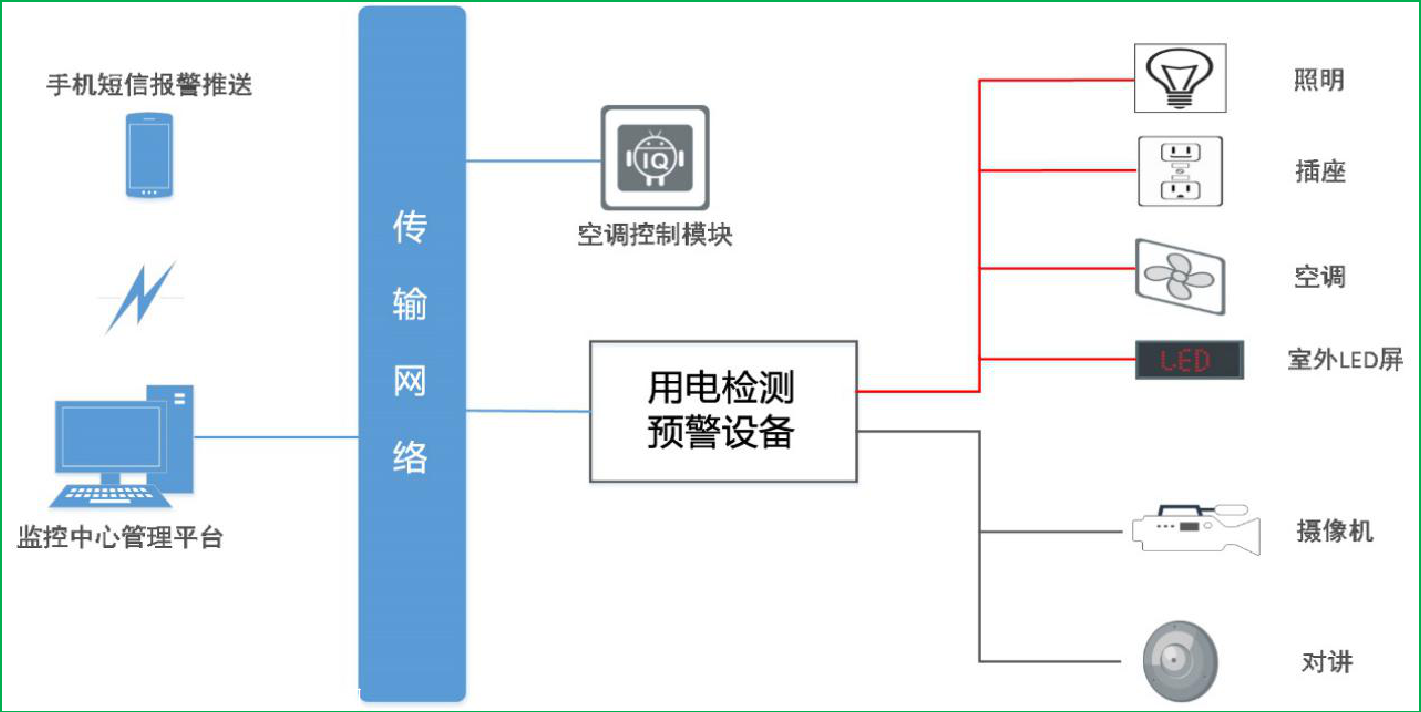

　　3）自助銀行用電系統架構

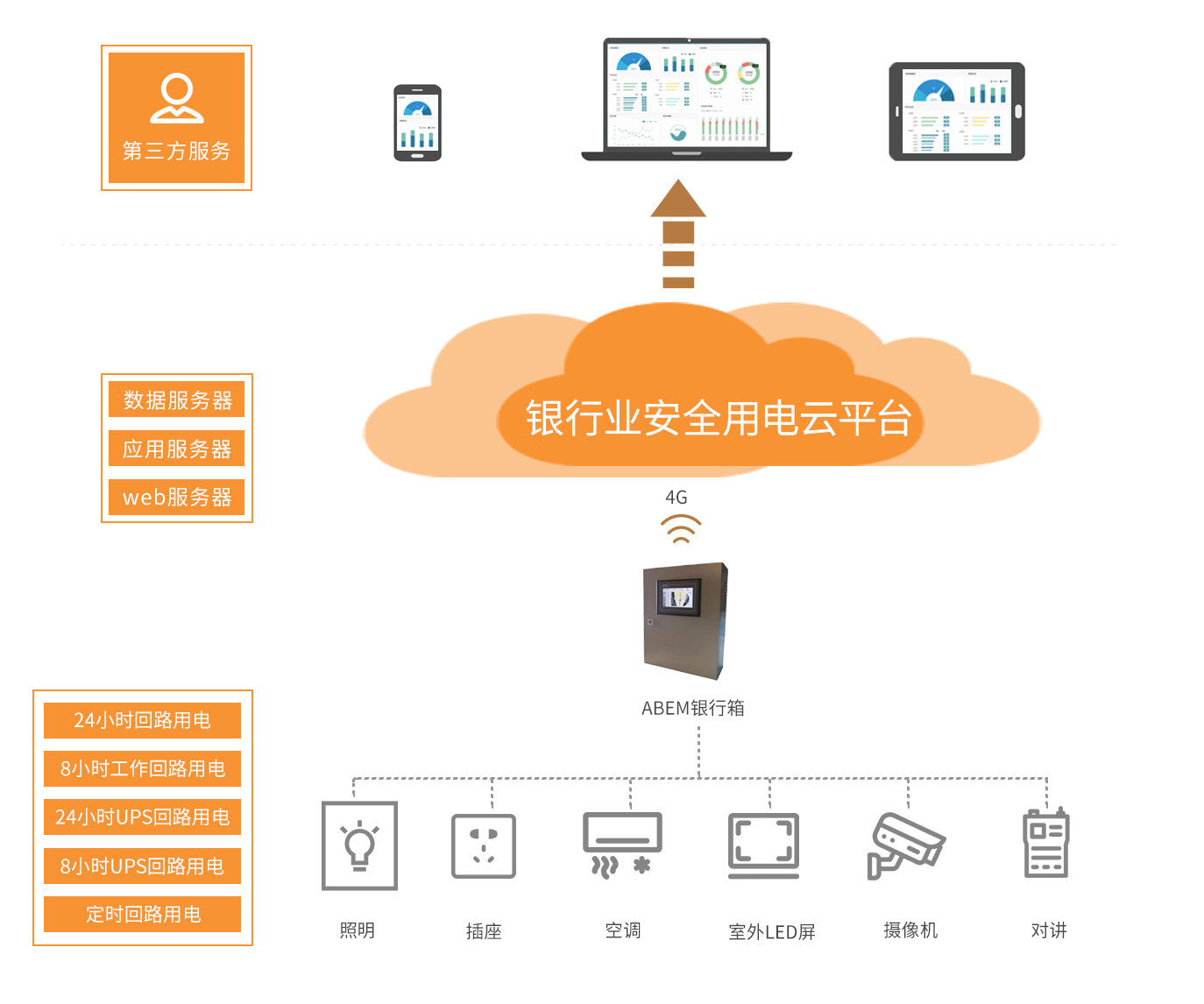

　　4.3.2 平臺組網

　　4.4平臺主要功能介紹

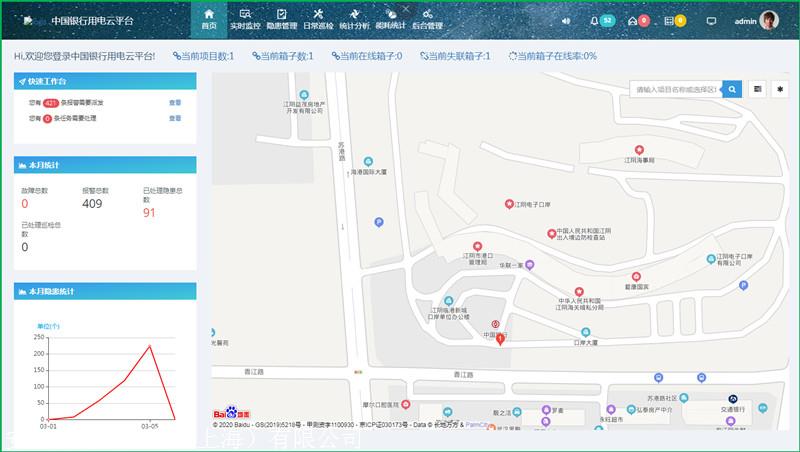

　　4.4.1. 首頁界面

　　平臺首頁能顯示用戶所管轄的場所及對應的概況信息。包括銀行場所的個數，安裝設備的數量及情況，報警的數目等。針對各個銀行，顯示具體的地圖位置，方便用戶進行查看和巡查。

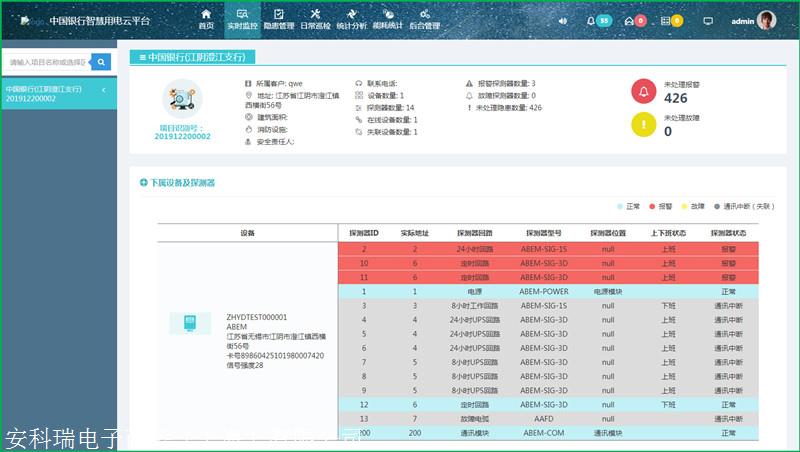

　　4.4.2實時監控界面

　　實時監控頁面平臺能顯示設備在線狀態，能顯示設備各個回路的類型，監控區域，回路狀態，回路的上下班狀態。

　　4.4.3回路詳細信息界面

　　針對每個回路，我們可以查看回路的基本信息，采集的實時數據和狀態以及歷史數據。

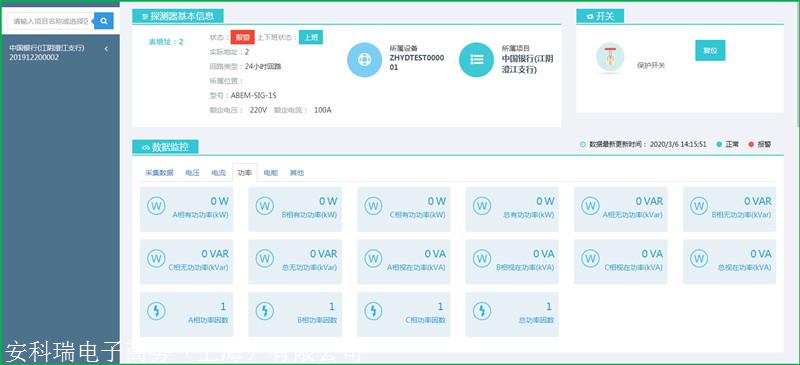

　　實時數據和狀態頁面，如下圖所示：

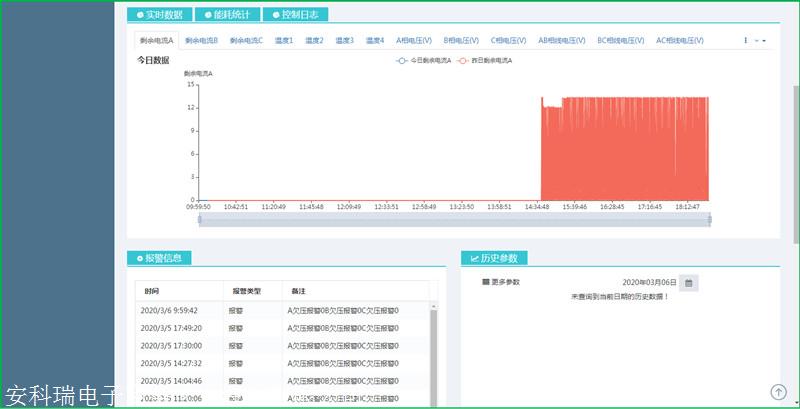

　　歷史數據頁面，如下圖所示：

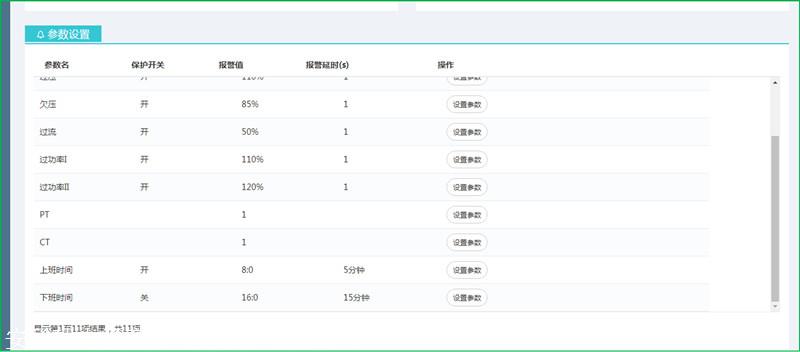

　　針對每一個回路，平臺能夠設置報警參數及報警開關。當可能出現工作時間調整等情況，平臺能夠靈活地對每個獨立的回路設置上下班時間，延時時間及對應的開關，如下圖所示。

　　4.4.4隱患界面

　　從報警查詢，分派，處理，查看過程，形成一個閉環，方便客戶追蹤整個流程。隱患巡查提供多種方式查看未進行處理的隱患。隱患派發針對未處理的隱患，對隱患派發到個人，設置處理完成節點，及時通知人員進行處理。隱***理界面，收到任務的人員能對這個隱患進行處理，包括寫明原因和上傳現場圖片等。隱患記錄界面，能夠查看處于各個節點的隱患記錄，把握整個平臺的隱患概況。

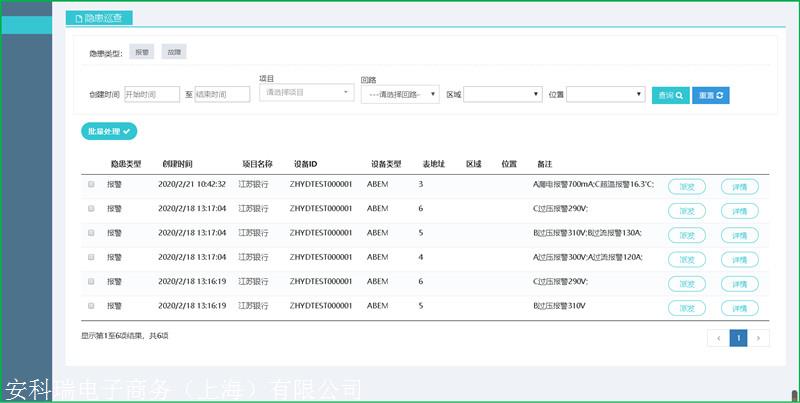

　　隱患巡查頁面，如下圖所示：

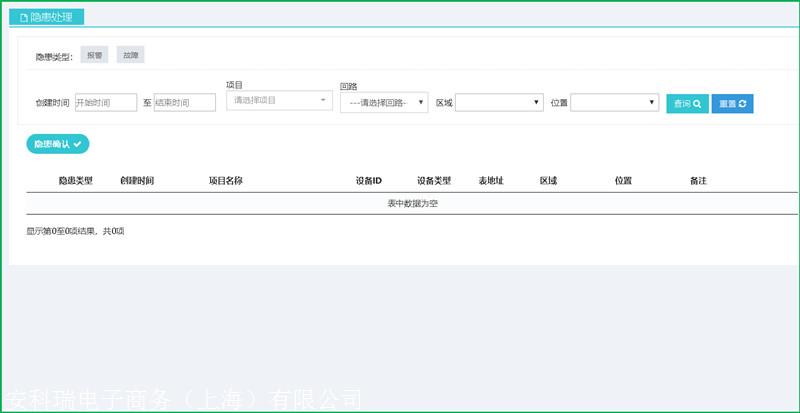

　　隱***理頁面，如下圖所示：

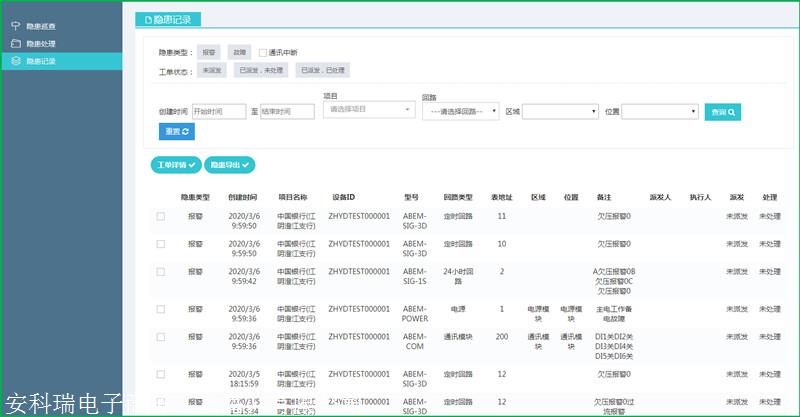

　　隱患記錄頁面，如下圖所示：

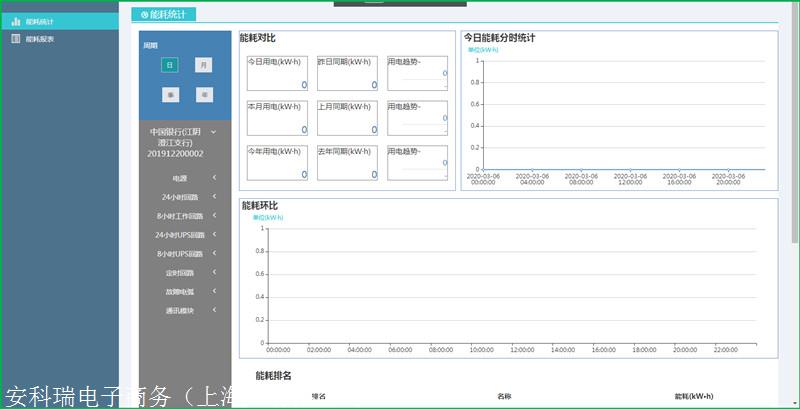

　　4.4.5能耗統計界面

　　能耗統計界面 ，針對各個網點或者場所，平臺能夠針對整個網點或者單個回路，按照年、季度、月、日或者小時，對能耗進行查詢并統計，并對每個回路進行能耗的排名。

　　4.4.6 后臺管理界面

　　后臺管理頁面能夠進行網站頁面，用戶，項目設備的維護。能夠針對每臺設備，可以設置對應的短信發送號碼，郵箱及語音呼叫號碼，當有情況發生時候，***時間通過多種方式通知相應人員。

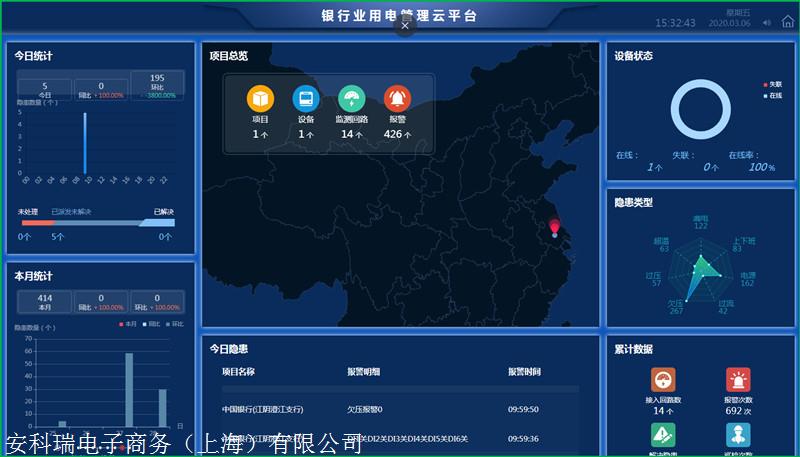

　　4.4.7展示界面

　　展示界面，方便在大屏幕直接展示整個平臺的概況，使用戶實時了解網點和設備信息。

　　4.5瀏覽器支持

　　瀏覽器運行設備

　　臺式電腦，手機、平板等移動端設備

　　瀏覽器運行環境

　　支持谷歌、火狐、搜狗、360等主流瀏覽器訪問

　　客戶端運行設備

　　安卓系統移動設備（android 7.0以上），蘋果ios系統

　　4.6主要技術指標

　　數據上傳頻率：3分鐘（可配置）

　　通信方式： 4G

　　并發訪問量：>=10000

　　歷史數據存儲：>=3年

　　4.7 推薦系統配置

　　平臺服務器配置：建議按照我方提供配置標準購買，或者客戶自己租用a里云資源。

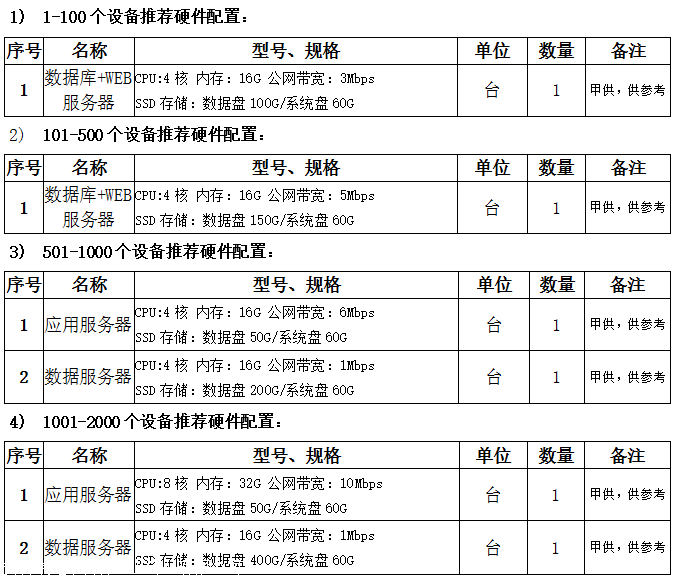

　　以下是根據接入的設備數量推薦申請的配置列表：

　　4.8硬件介紹（銀行用電檢測預警設備）

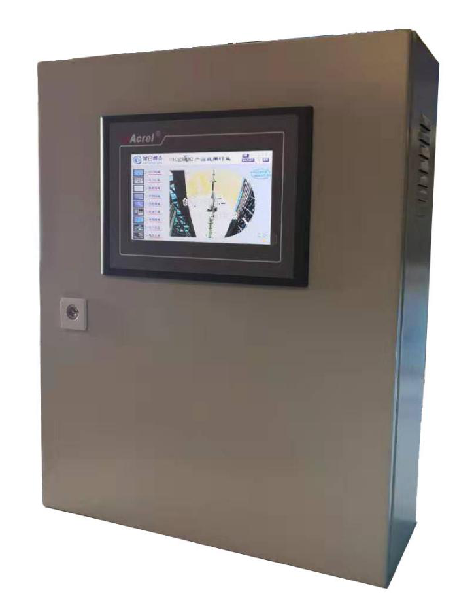

　　4.8.1. 設備外形

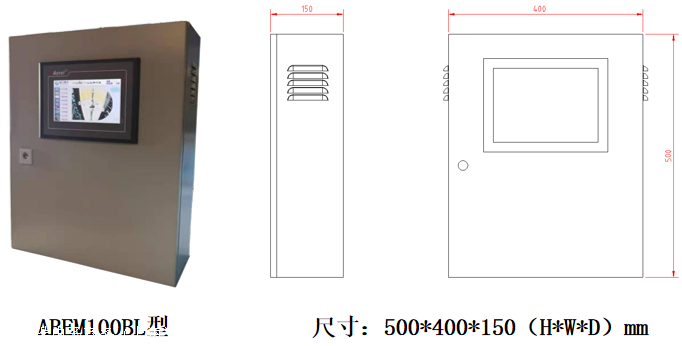

　　4.8.2 設備尺寸

　　設備的外形尺寸為： 500*400*150（H*W*D）mm。

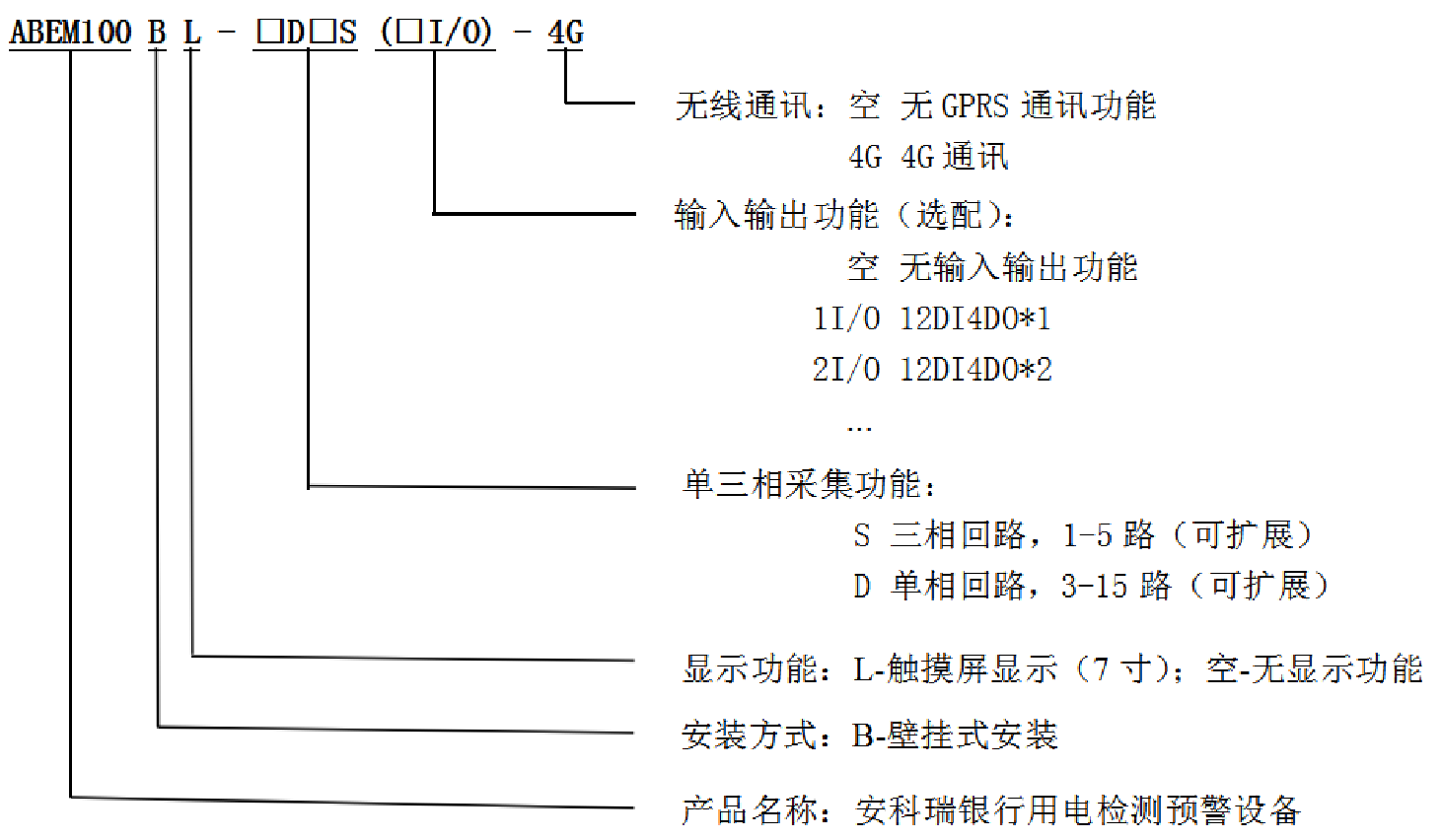

　　4.8.3產品型號

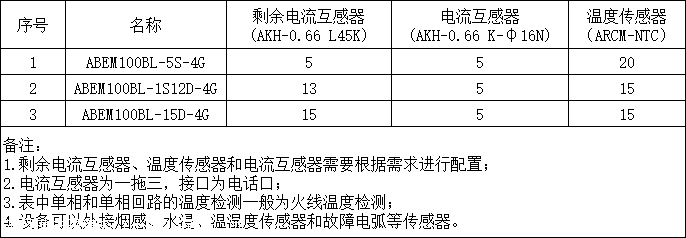

　　4.8.4. 產品選型表

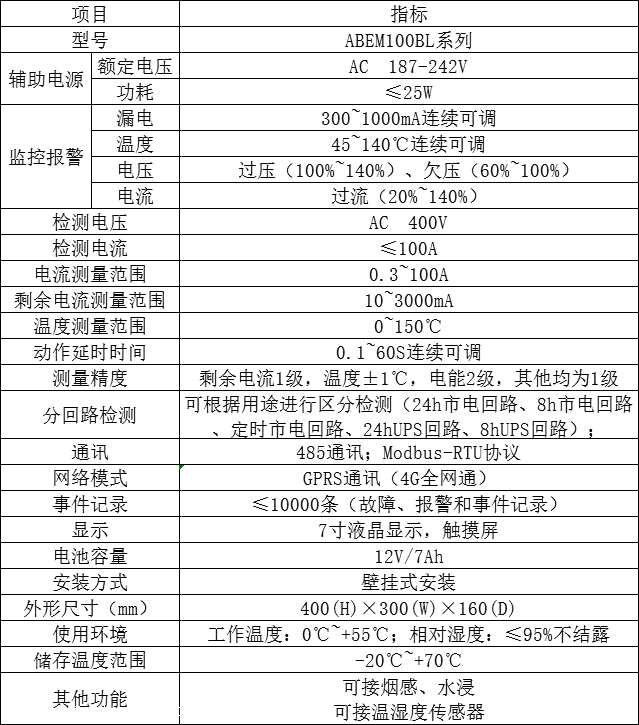

　　4.8.5. 技術指標

　　4.8.6基本功能

　　可檢測5路三相回路或15路單相回路（可單三相組合）；

　　可檢測回路的漏電、溫度、電壓、電流、電能等電參量；

　　當設備發生漏電過大、過溫、過流、過載、過壓、欠壓、設備不在線等會(huì )發生報警；

　　設備可通過4G信號上傳至云平臺；

　　設備可通過觸摸屏本地顯示與操作；

　　現場主電斷電后，設備備電可保持工作≥3h；

　　設備可選配煙感、水浸、溫濕度等功能；

　　當現場有故障電弧時，可接入該設備，該設備可外接故障電弧數量≤15臺；

　　設備可設置8小時回路、24小時回路和定時回路，根據回路的不同屬性進行報警；（例：上班時間，過流、過壓報警等；下班時間，非正常用電報警）
